Einbau Anleitung

Schritt 1

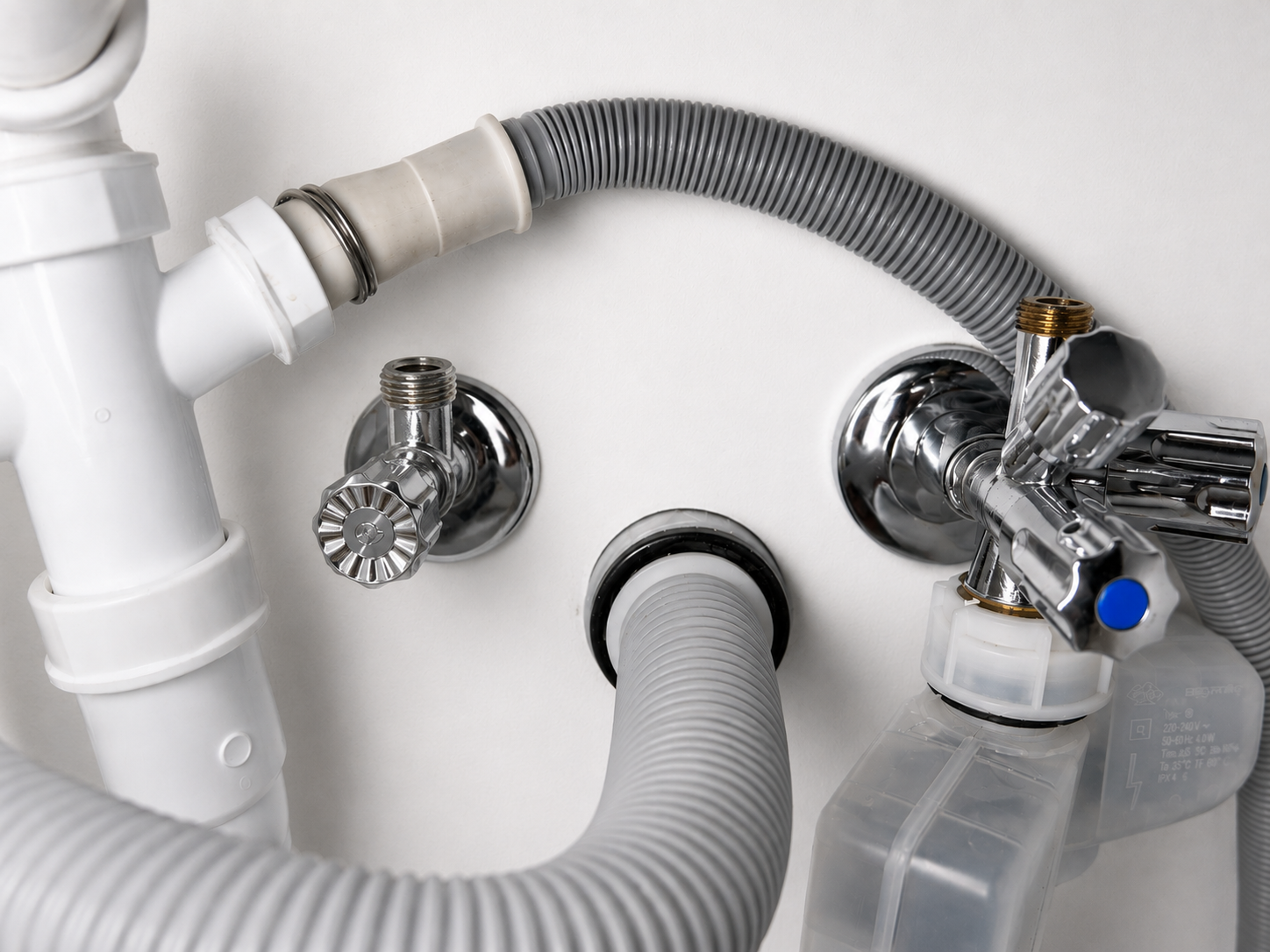

Drehen Sie die Warmwasser- und Kaltwasser-Eckventile vollständig zu und demontieren Sie anschließend Ihren bisherigen Wasserhahn.

Hinweis:
Legen Sie vor Beginn der Arbeiten ausreichend Handtücher oder ein saugfähiges Tuch im Spülenschrank aus, um austretendes Restwasser aufzufangen und Feuchtigkeitsschäden zu vermeiden.

Schritt 3

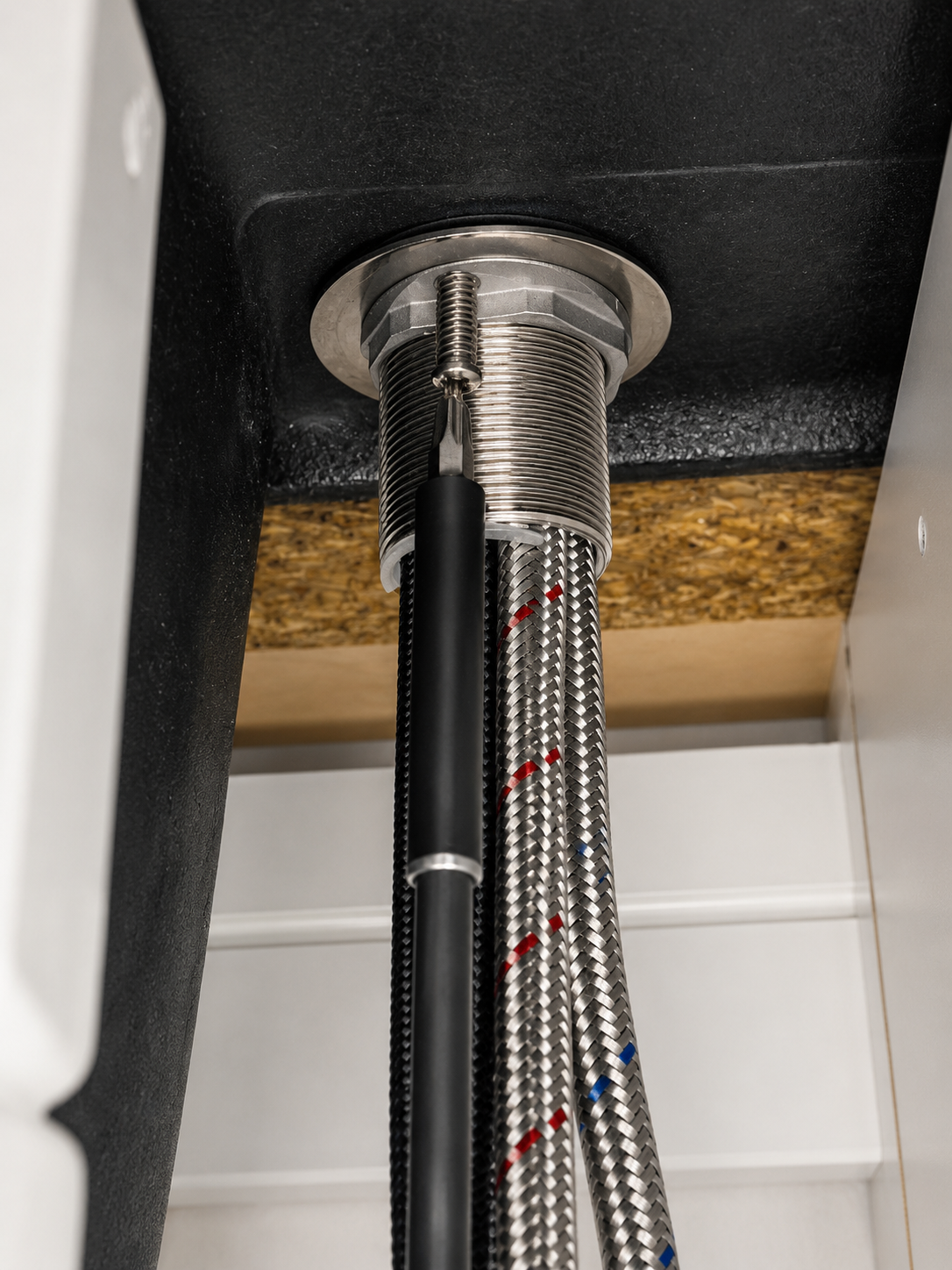

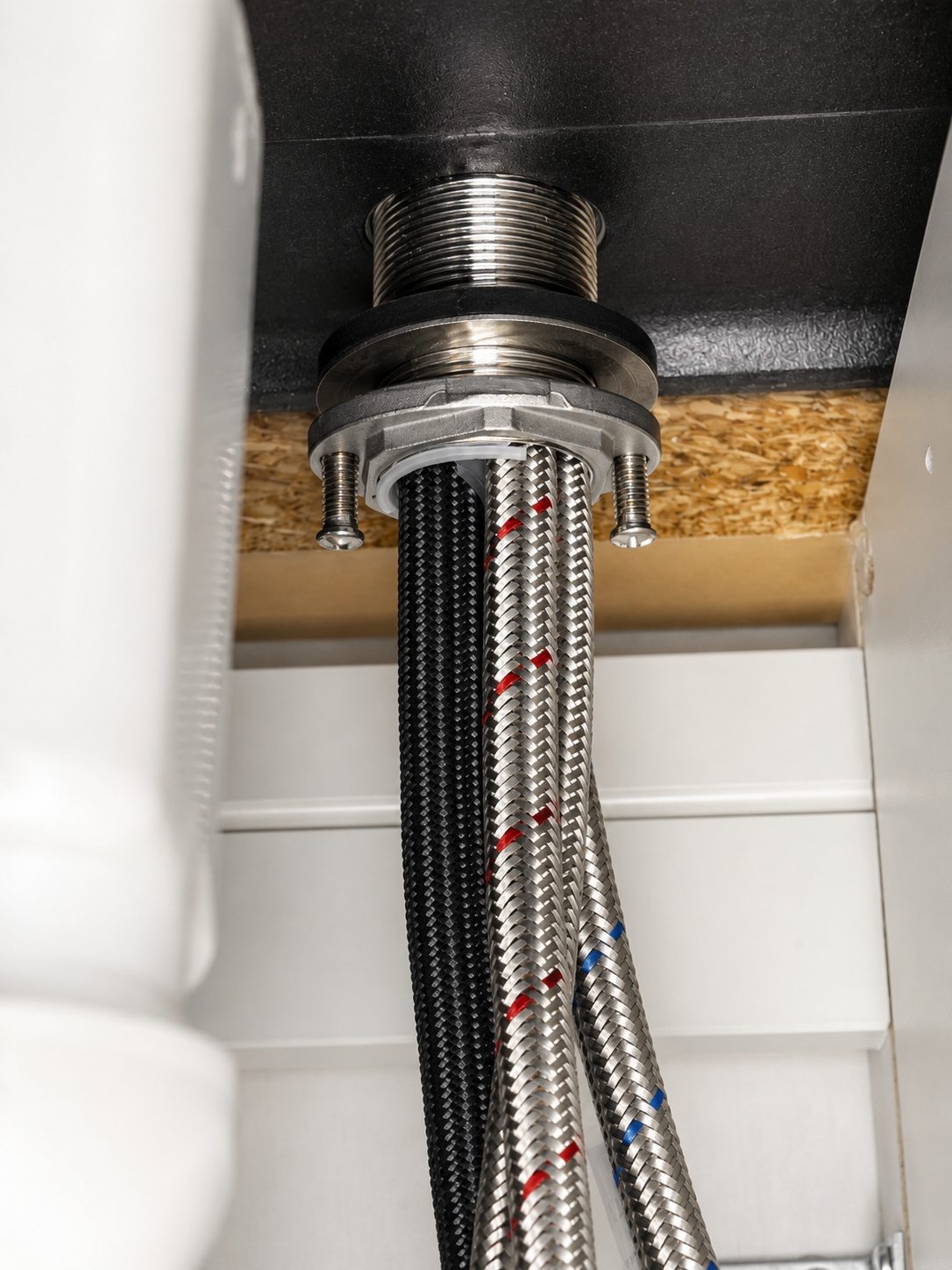

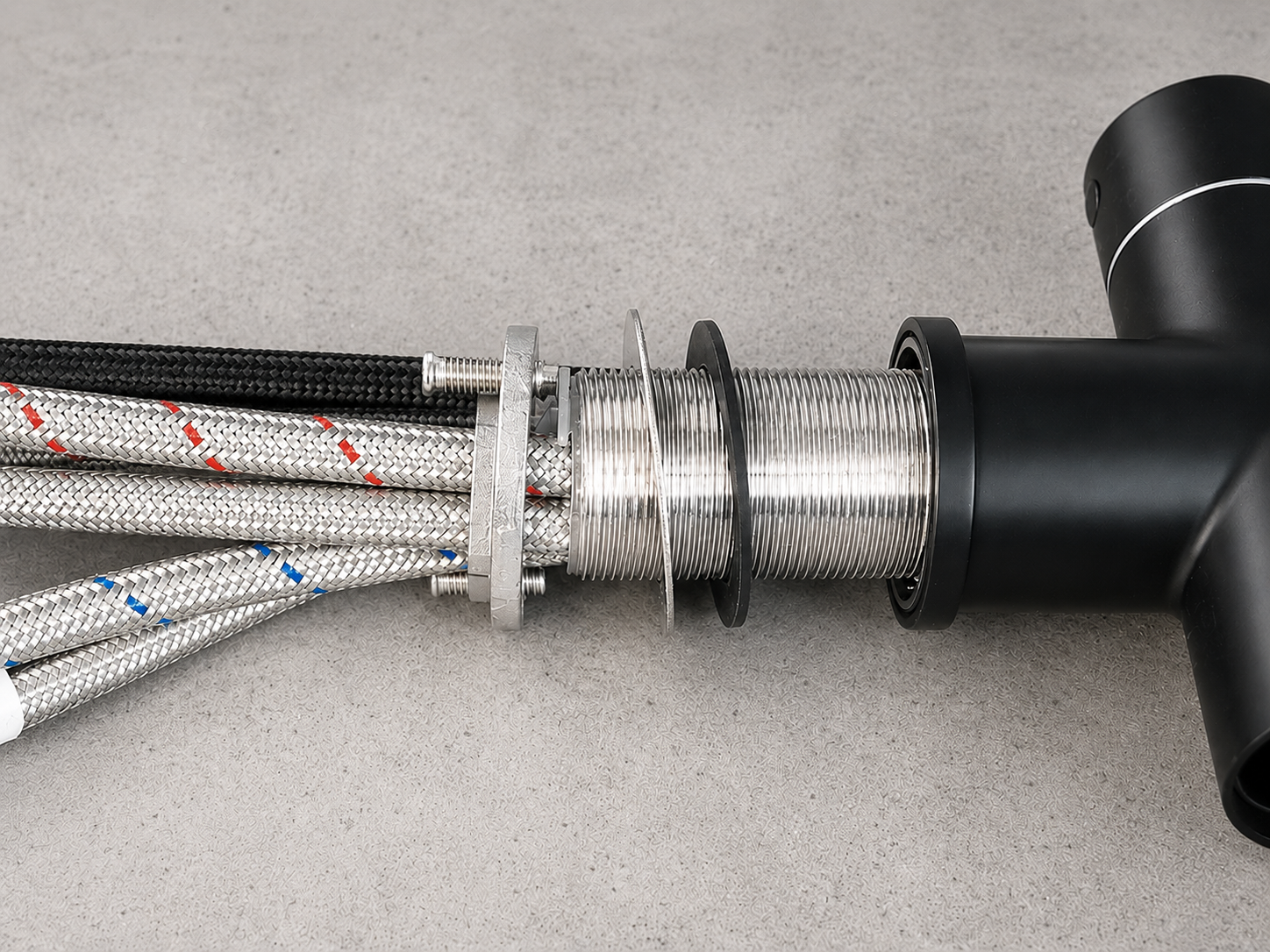

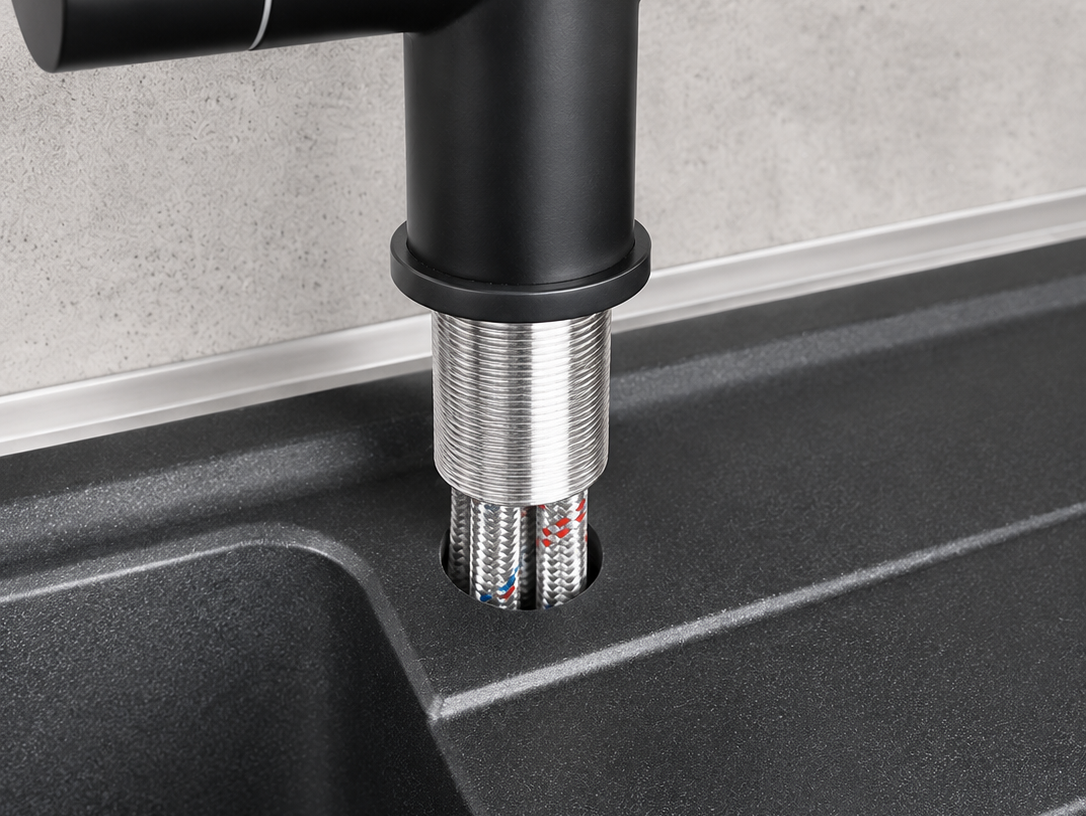

Führen Sie alle Schläuche vorsichtig durch die Bohrung Ihrer Spüle und setzen Sie den 3-Wege-Wasserhahn in die gewünschte Position ein.

Achten Sie dabei darauf, den Wasserhahn so auszurichten, dass sich die Bedienelemente später in die gewünschte Richtung bedienen lassen.

Hinweis:
Überprüfen Sie vor dem Einsetzen des Wasserhahns, ob die bereits vormontierte Dichtung an der Unterseite des Wasserhahns korrekt sitzt und keine Beschädigungen aufweist.

Schritt 5

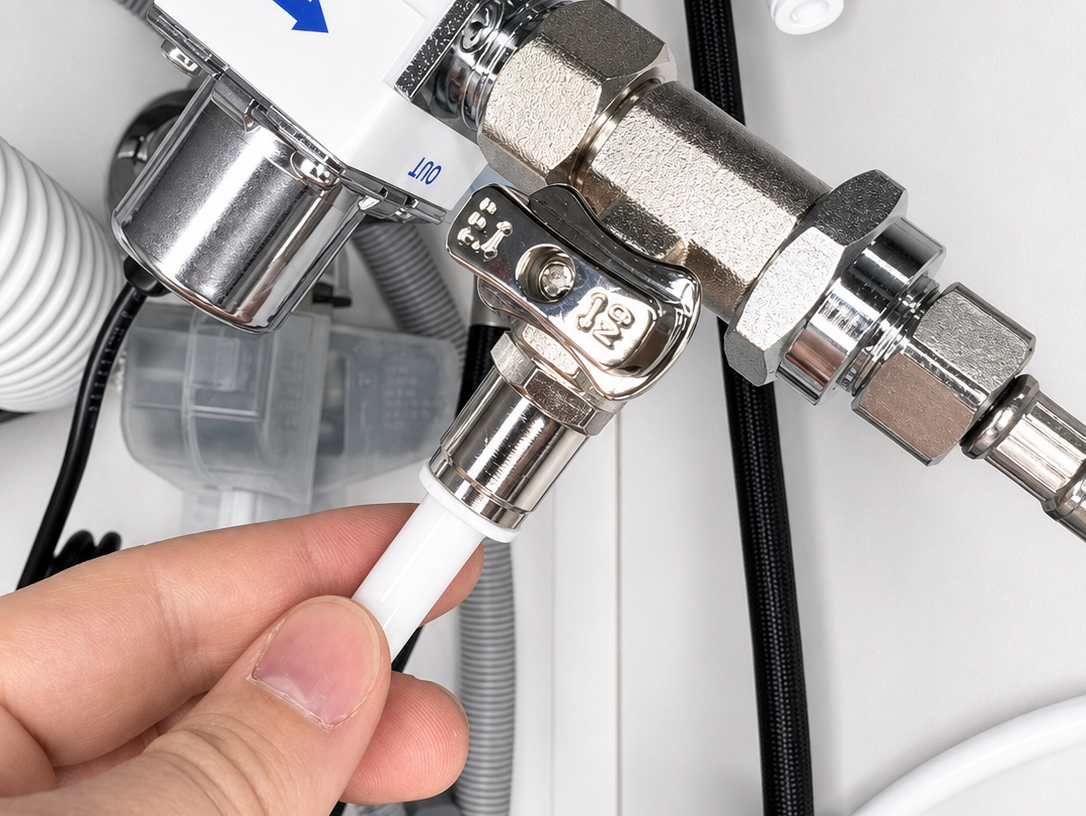

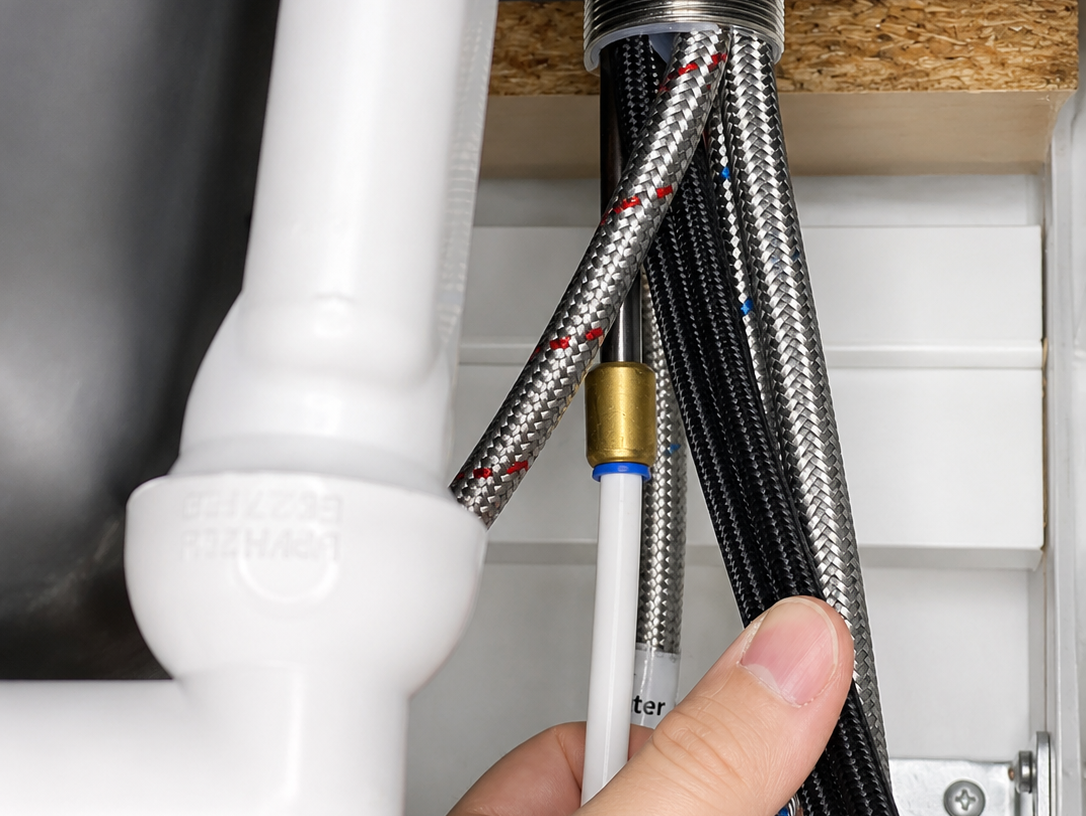

Nehmen Sie den Ihrem Wasserhahn beiliegenden ca. 25 cm langen 1/4”-Schlauch und stecken Sie diesen vollständig in die Messinghülse am Wasserhahn, bis der Schlauch hörbar oder spürbar einrastet.

Überprüfen Sie anschließend den korrekten Sitz, indem Sie vorsichtig am Schlauch ziehen. Der Schlauch sollte sich ohne Betätigung des blauen Sicherungsrings nicht wieder herausziehen lassen.

Hinweis:
Achten Sie darauf, den Schlauch vollständig bis zum Anschlag einzuführen, um eine sichere und dauerhaft dichte Verbindung zu gewährleisten.

Schritt 7

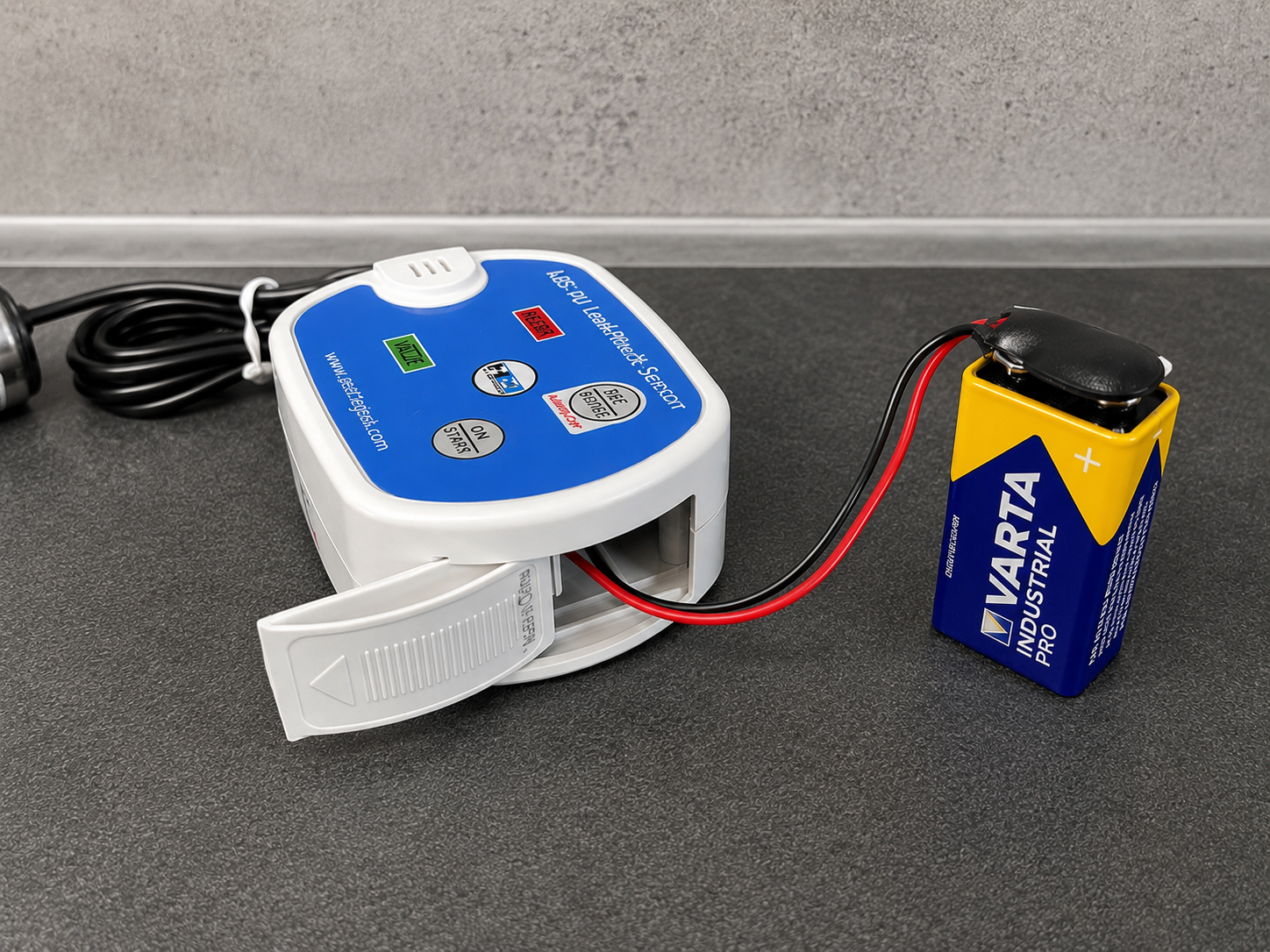

Verbinden Sie den externen AquaStop mit der mitgelieferten 9-V-Blockbatterie.
Überprüfen Sie anschließend die Funktion des Magnetventils, indem Sie die Taste „Alarm Off“ betätigen und danach erneut „Start / On“ drücken.
Das Magnetventil sollte hörbar öffnen und schließen. Dies erkennen Sie an einem deutlichen „Klick“-Geräusch.

Hinweis:
Sollte kein Klicken hörbar sein, überprüfen Sie bitte den korrekten Sitz der Batterie sowie die Verbindung zum AquaStop.

Schritt 9

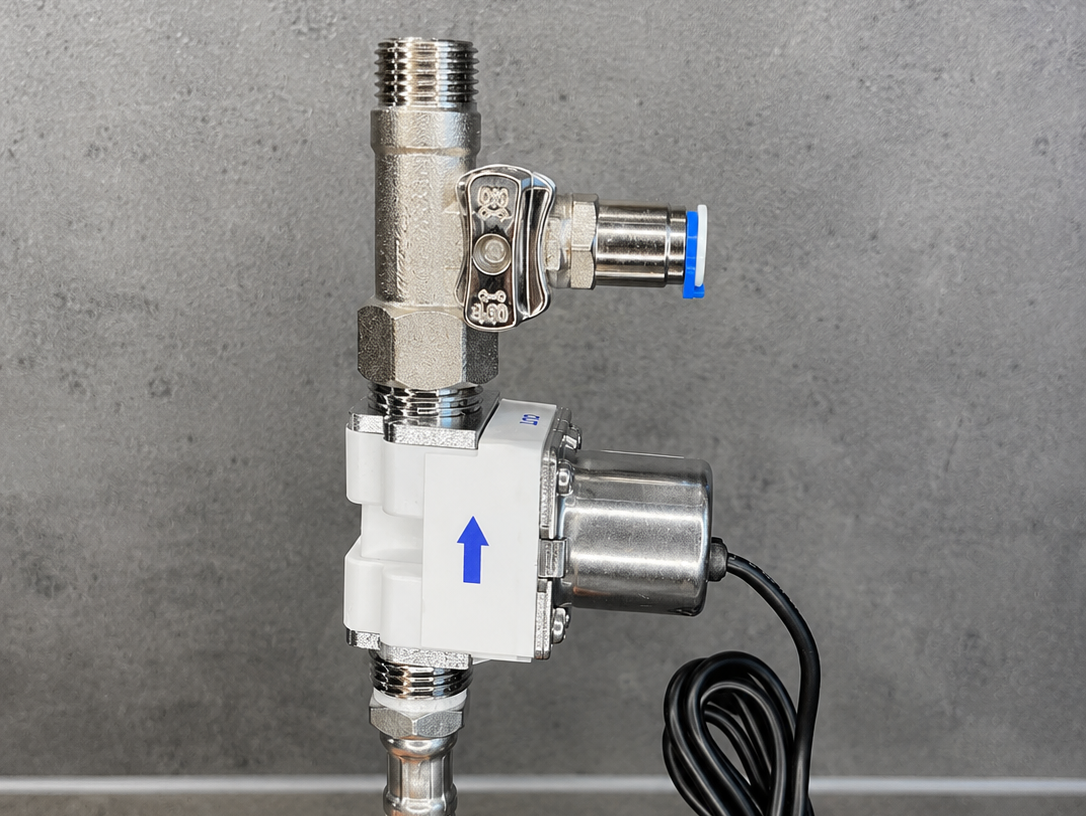

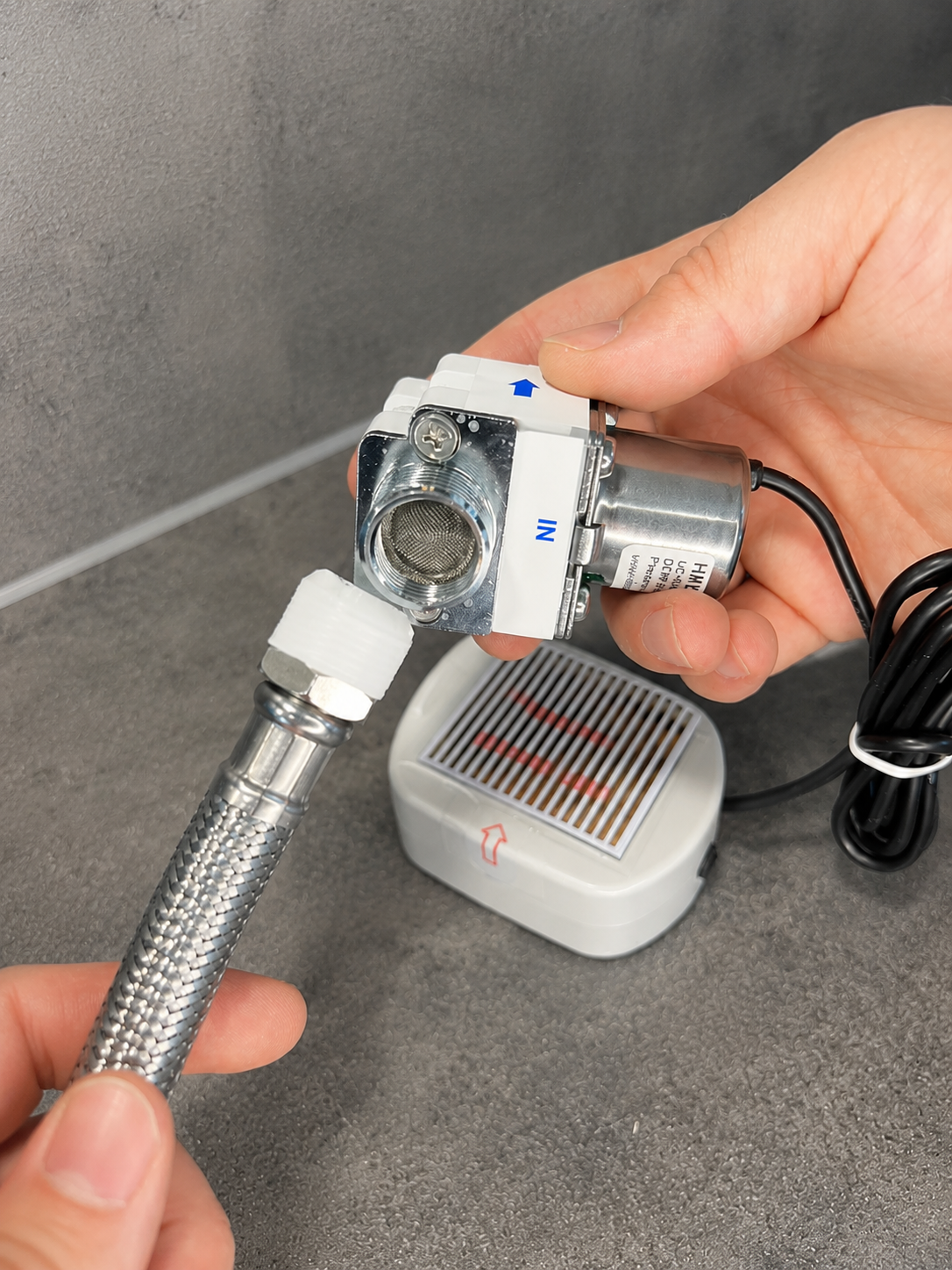

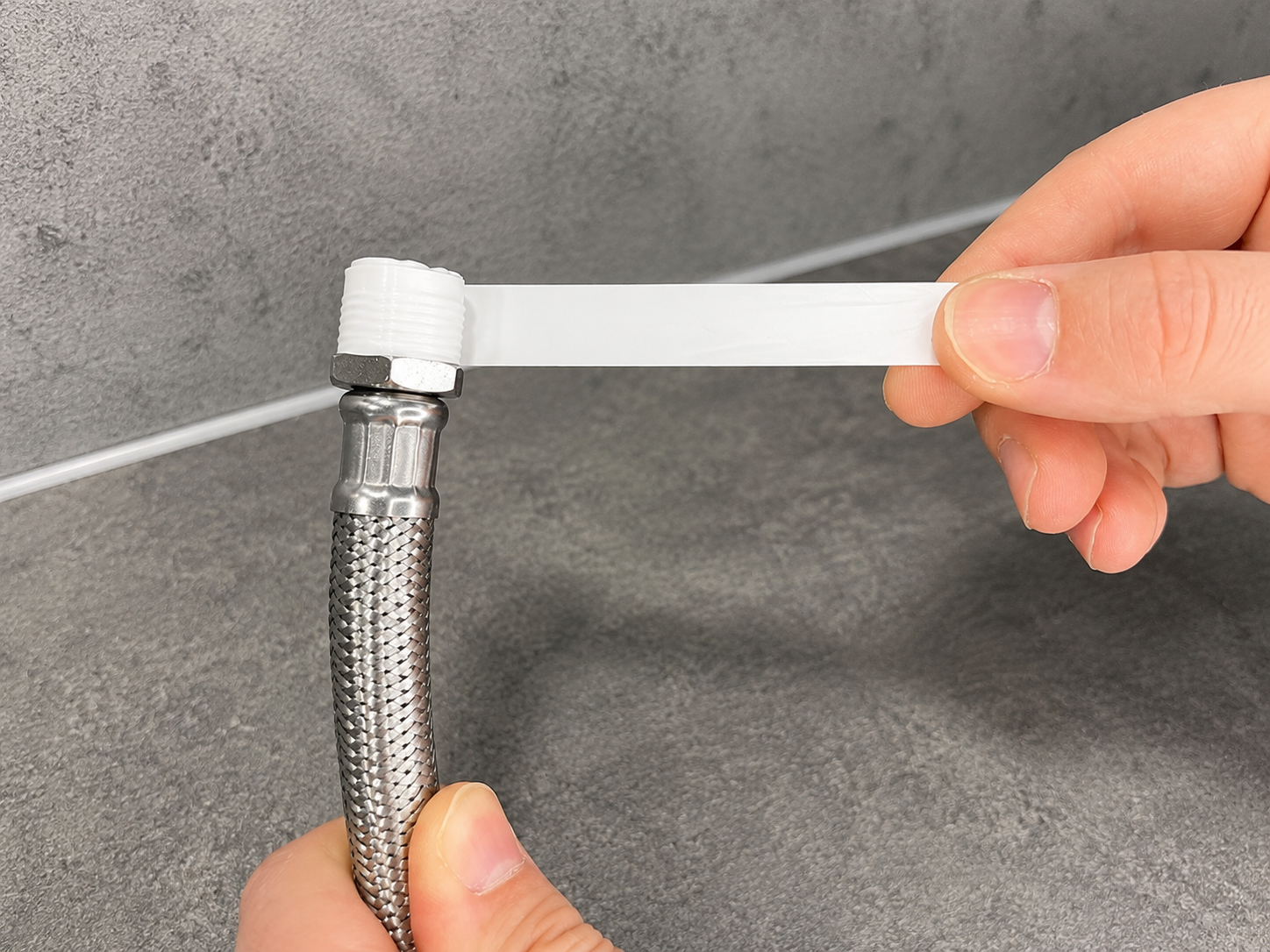

Schrauben Sie den AquaStop mit der Seite „IN“ / „Input“ auf die zuvor mit PTFE-Gewindedichtband vorbereitete Panzerschlauch-Verlängerung.

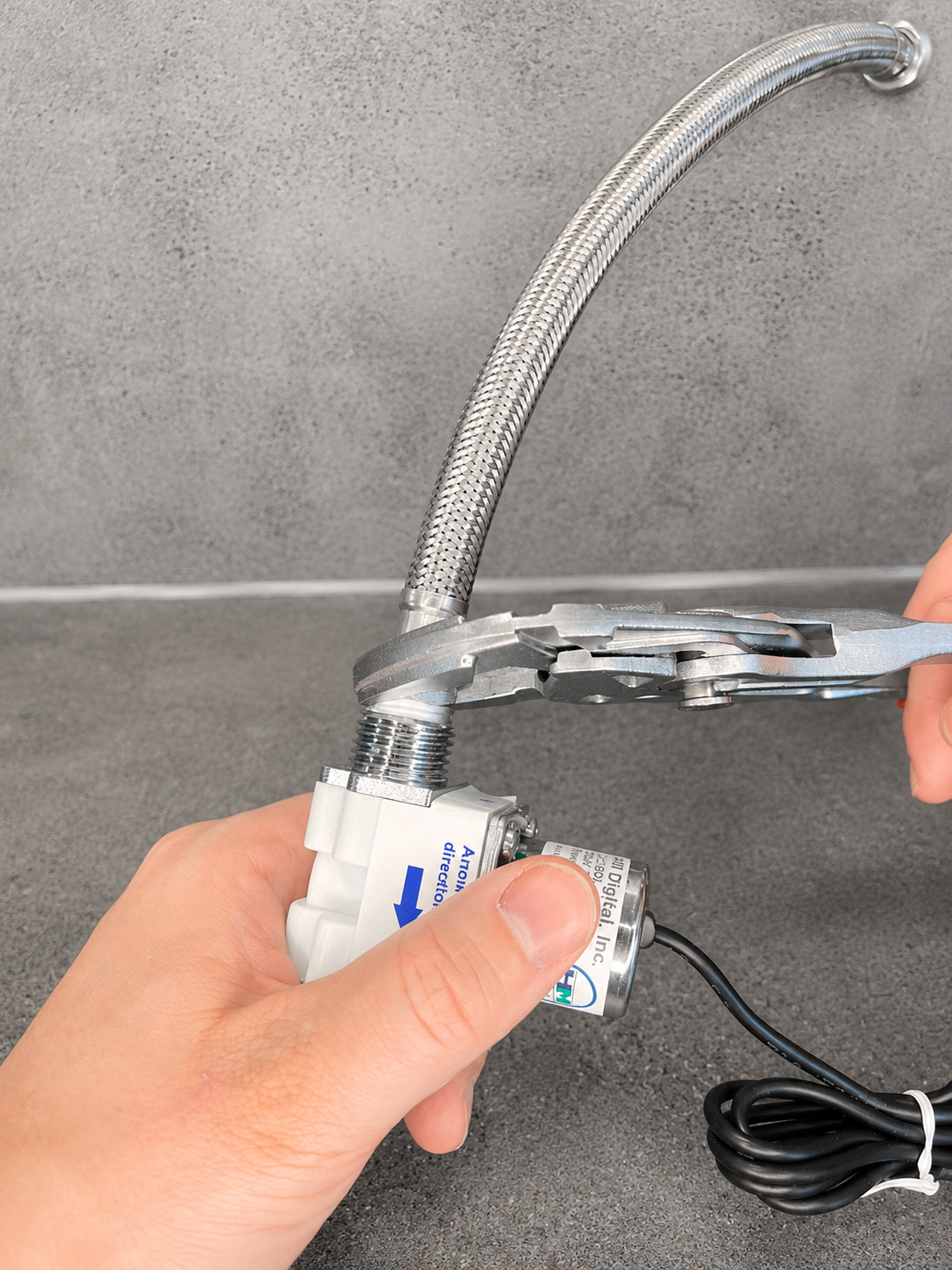

Ziehen Sie die Verbindung anschließend mit einem Zangenschlüssel oder einer Rohrzange kräftig fest.

Hinweis:
Überprüfen Sie nach vollständiger Installation und Öffnen der Wasserzufuhr diese Verbindung unbedingt auf Dichtigkeit. Bereits kleine Undichtigkeiten sollten vor der Inbetriebnahme behoben werden.

Schritt 11

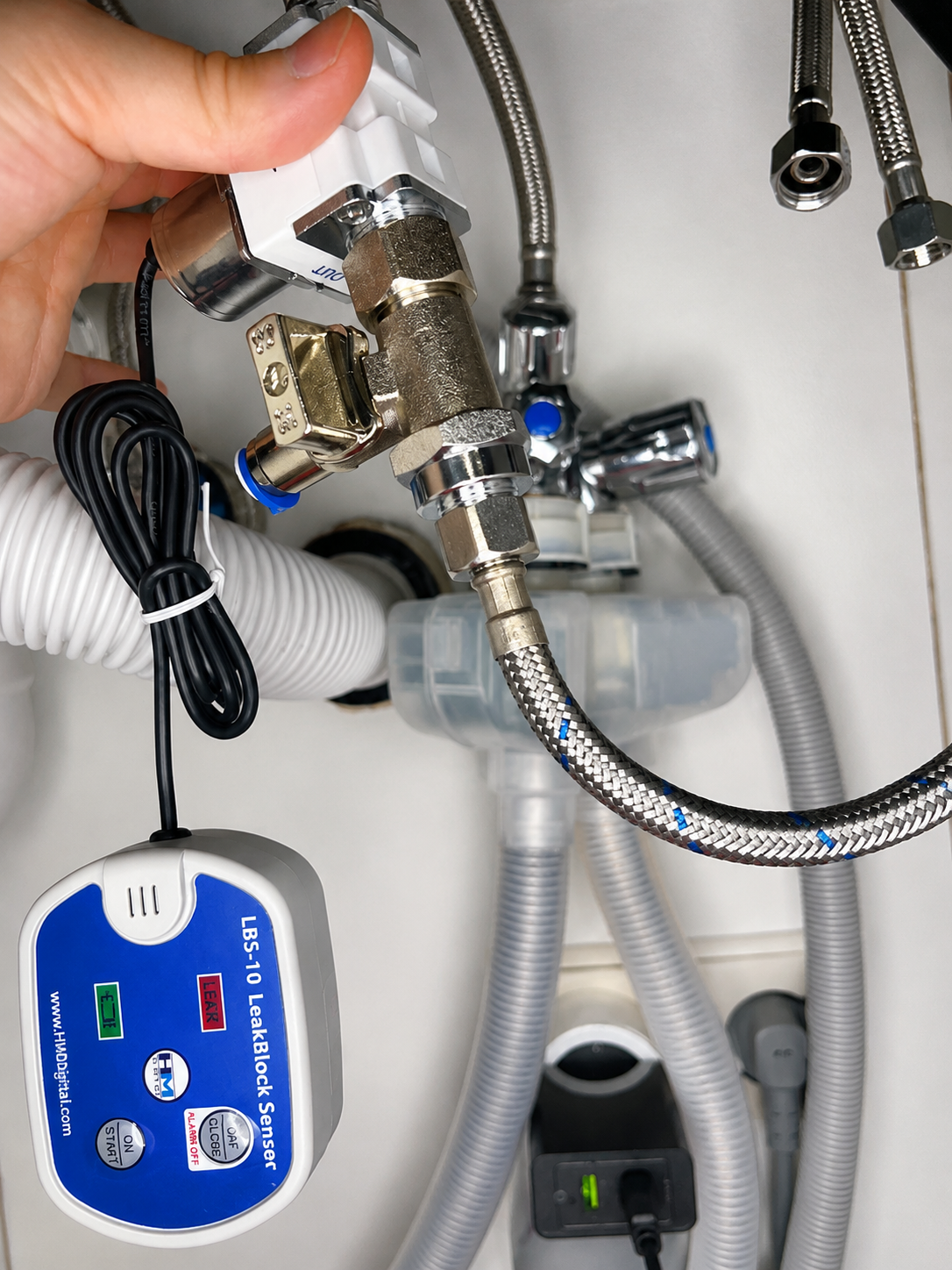

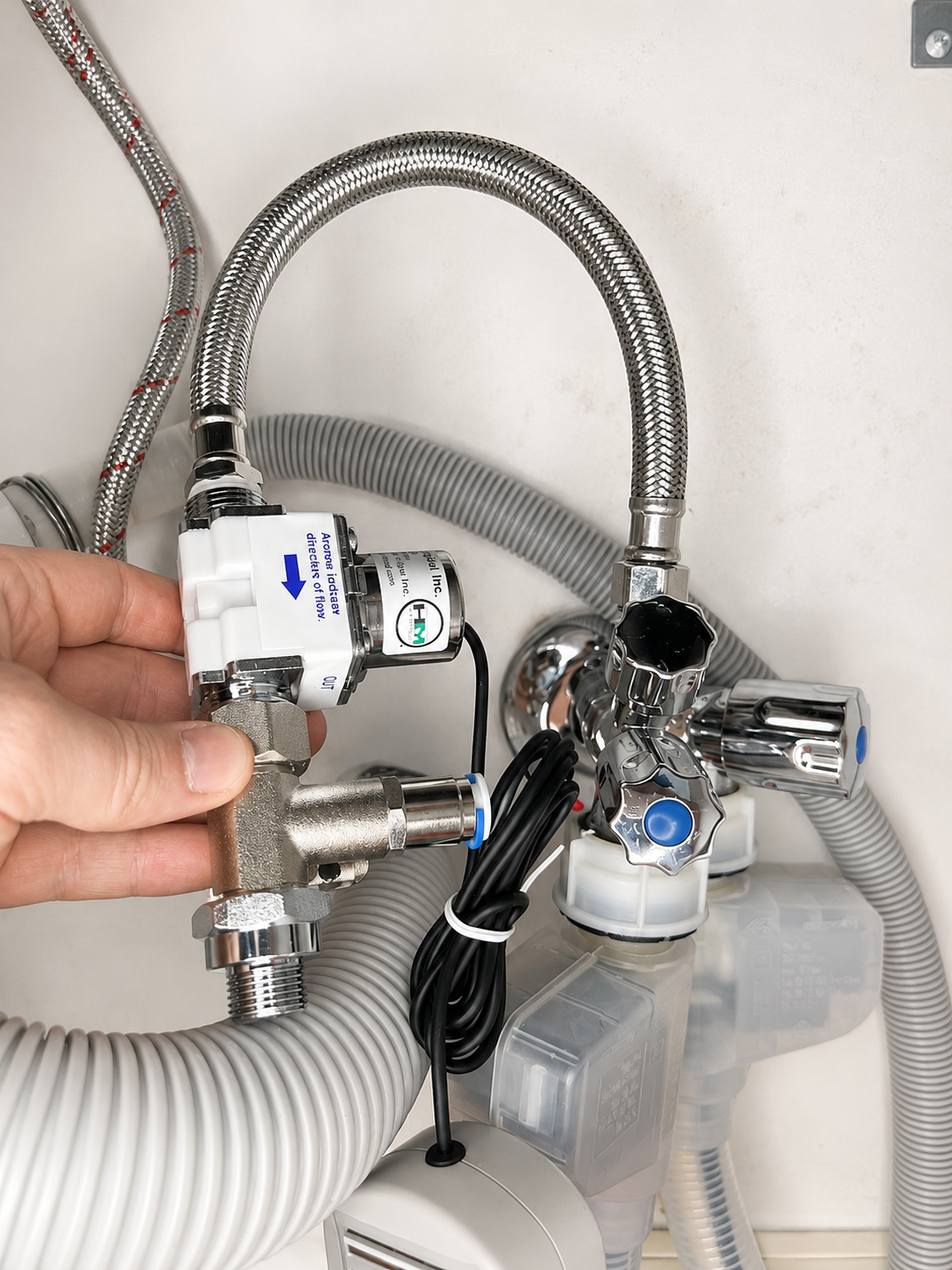

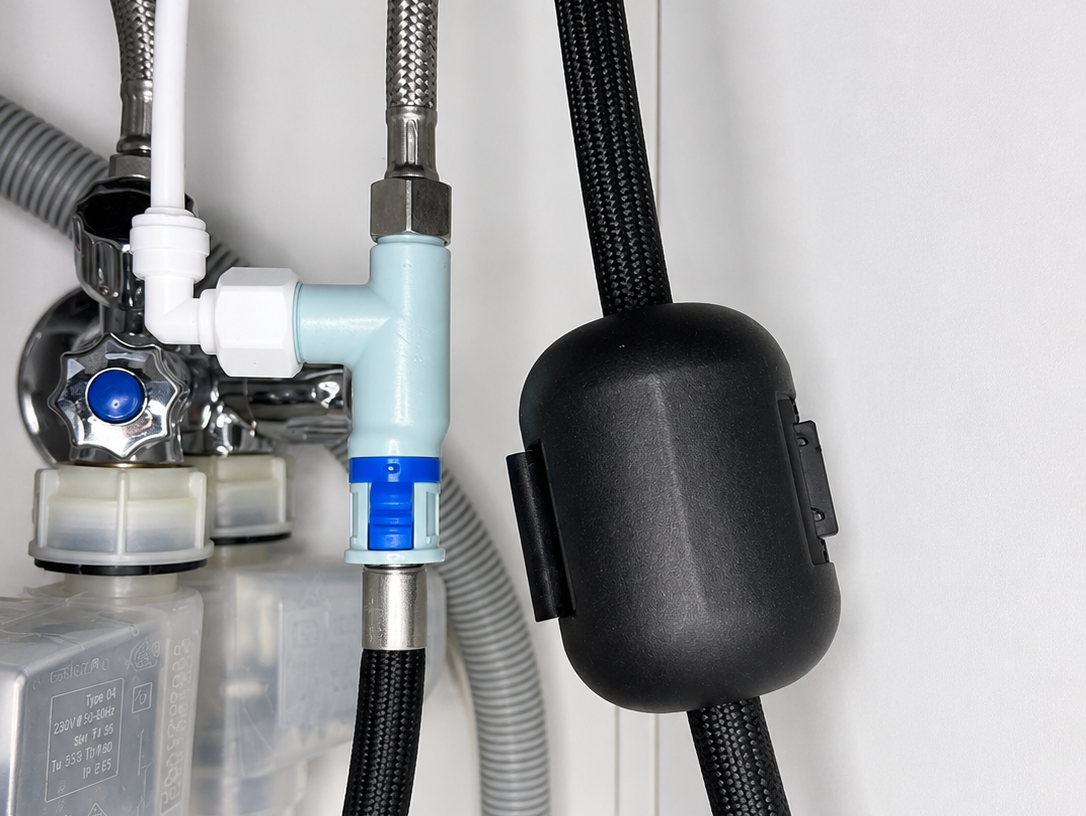

Schrauben Sie die vormontierte Panzerschlauch–AquaStop–T-Stück-Kombination auf das Kaltwasser-Eckventil.
Verbinden Sie anschließend den Kaltwasseranschluss Ihres 3-Wege-Wasserhahns mit dem freien 3/8”-Anschluss des T-Stücks.
Schrauben Sie danach den Warmwasseranschluss Ihres 3-Wege-Wasserhahns auf das Warmwasser-Eckventil.
Vergewissern Sie sich anschließend, dass das Kugelventil am T-Stück weiterhin geschlossen ist. Dies ist der Fall, wenn der Hebel senkrecht zur Flussrichtung steht.
Öffnen Sie nun beide Eckventile wieder und überprüfen Sie, ob Warm- und Kaltwasser am Wasserhahn wie gewohnt verfügbar sind.

Hinweis:
Kontrollieren Sie dabei alle bisher montierten Verbindungen sorgfältig auf Dichtigkeit. Es darf an keiner Stelle Wasser austreten.
Prüfen Sie insbesondere die neu montierten Gewinde- und Schlauchverbindungen sorgfältig auf mögliche Undichtigkeiten, bevor Sie mit dem nächsten Schritt fortfahren.

Schritt 13

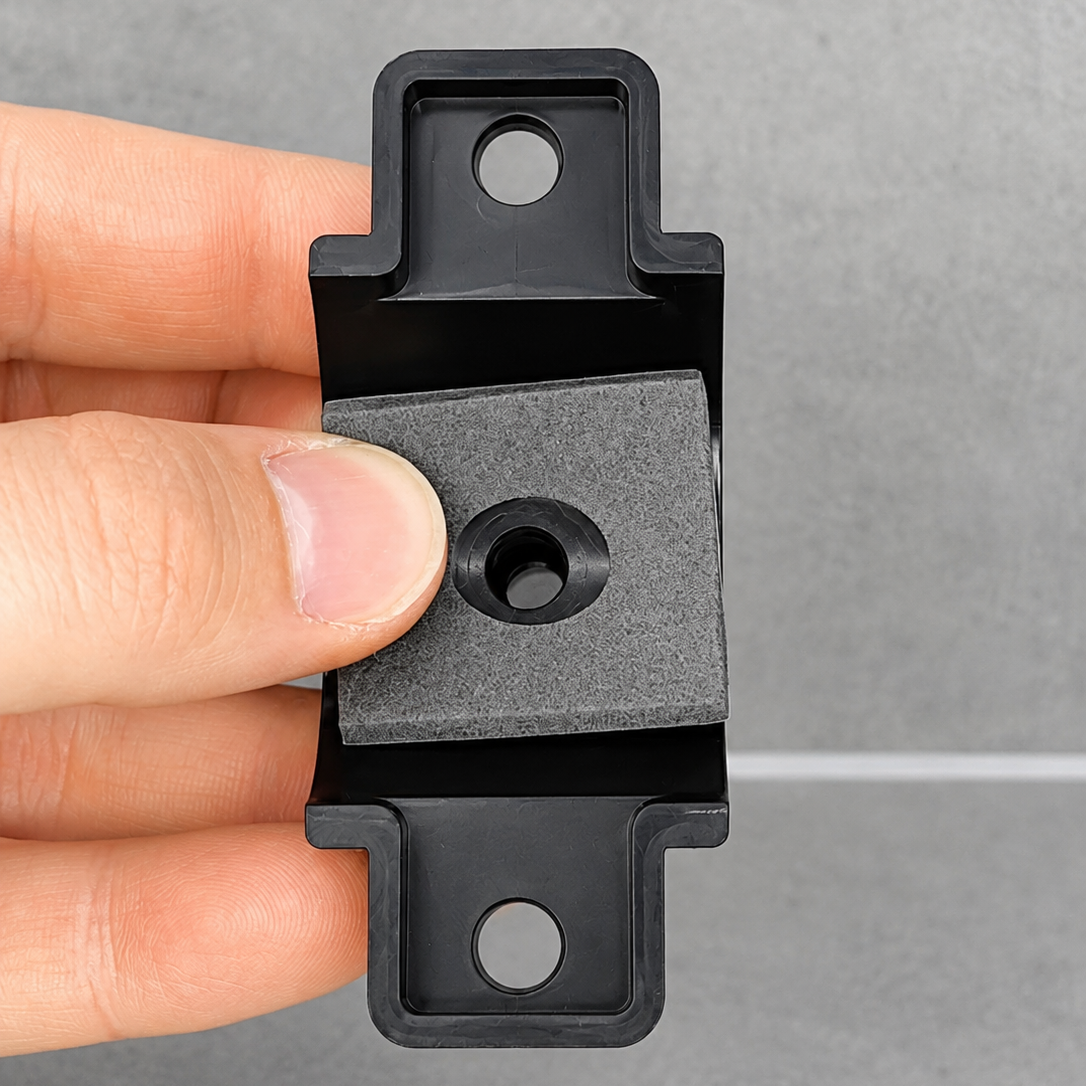

Kleben Sie das beiliegende Abdichtungspad möglichst mittig auf die Innenseite der Abwasserschelle.

Achten Sie darauf, dass das Abdichtungspad sauber und vollständig aufliegt, um später eine zuverlässige Abdichtung an der Abwasserleitung zu gewährleisten.

Schritt 14

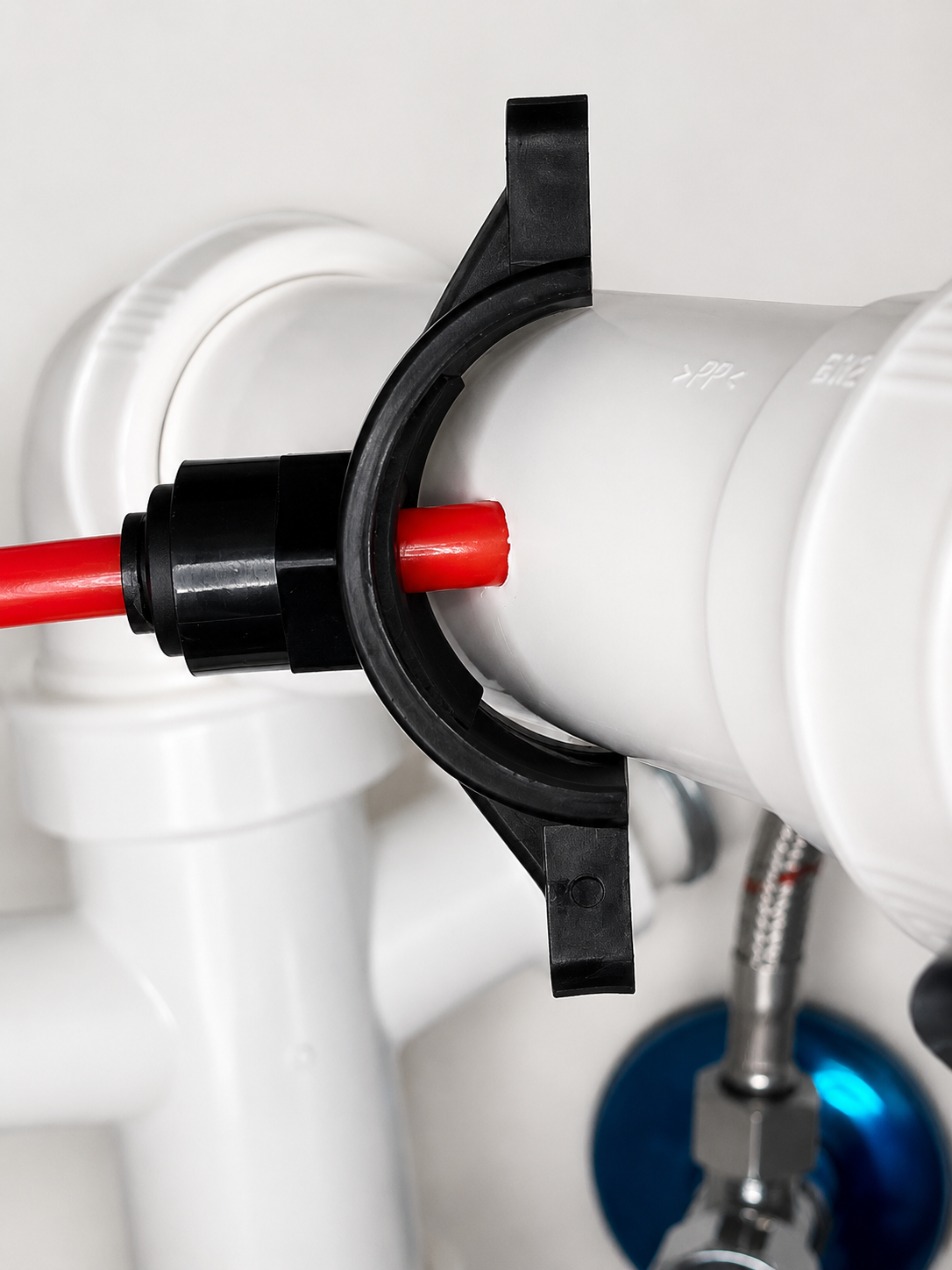

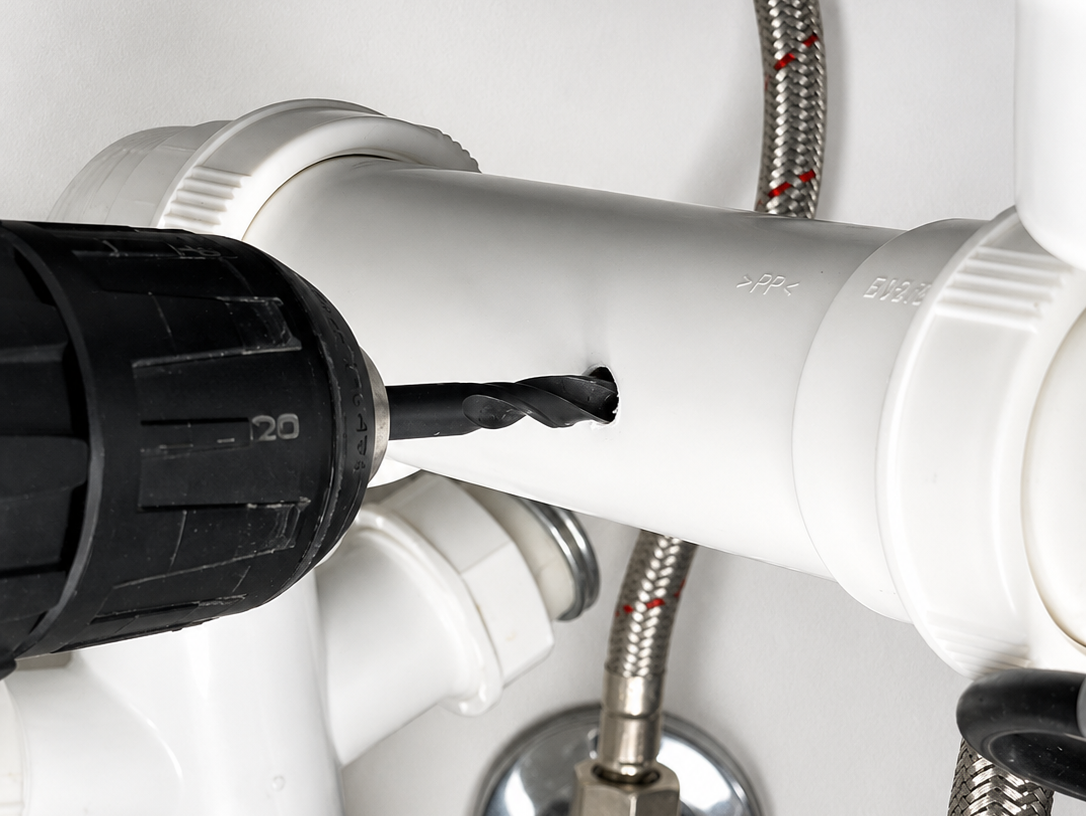

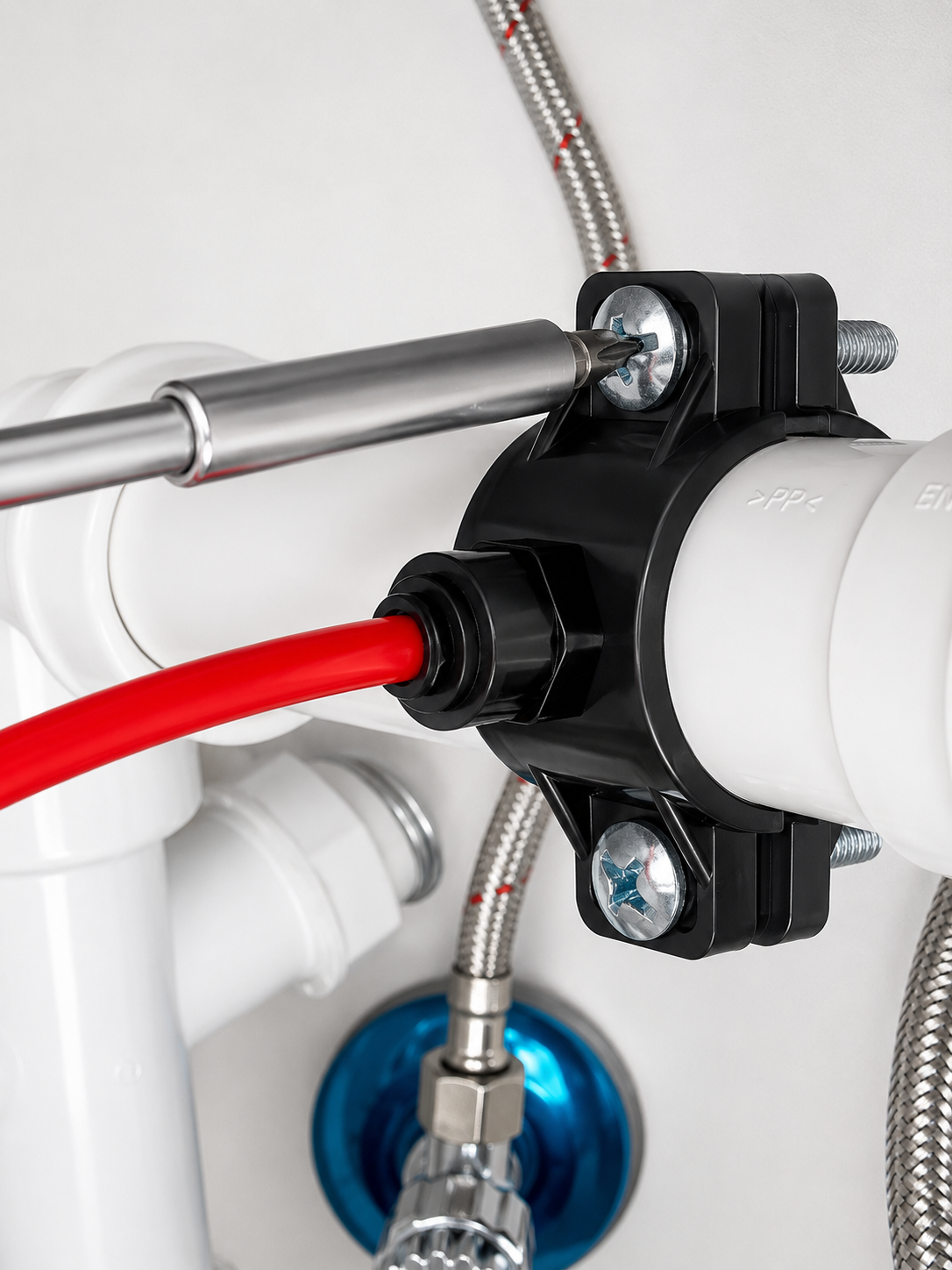

Führen Sie den roten 1/4”-Schlauch durch die Halterung der Abwasserschelle und anschließend durch die zuvor im Siphon gebohrte Öffnung.
Positionieren Sie danach die Gegenhalterung auf der gegenüberliegenden Seite und verschrauben Sie beide Teile mithilfe der Schraube und Mutter miteinander.

Ziehen Sie die Verschraubung fest an, ohne die Bauteile zu überdrehen. Die beiden Schellenhälften sollten leicht unter Spannung zueinander sitzen, um eine sichere und dichte Verbindung zu gewährleisten.

Schritt 15

Nehmen Sie den beiliegenden ca. 4 m langen 3/8”-Schlauch (weiß) und teilen Sie diesen mit einem Cuttermesser oder Schlauchschneider sauber mittig in zwei gleich lange Stücke.
Achten Sie dabei auf einen möglichst geraden und sauberen Schnitt, damit die späteren Steckverbindungen sicher und dicht sitzen.
Stecken Sie anschließend eine Schlauchhälfte vollständig auf den 3/8”-Anschluss Ihres Wasserhahns.

Hinweis:

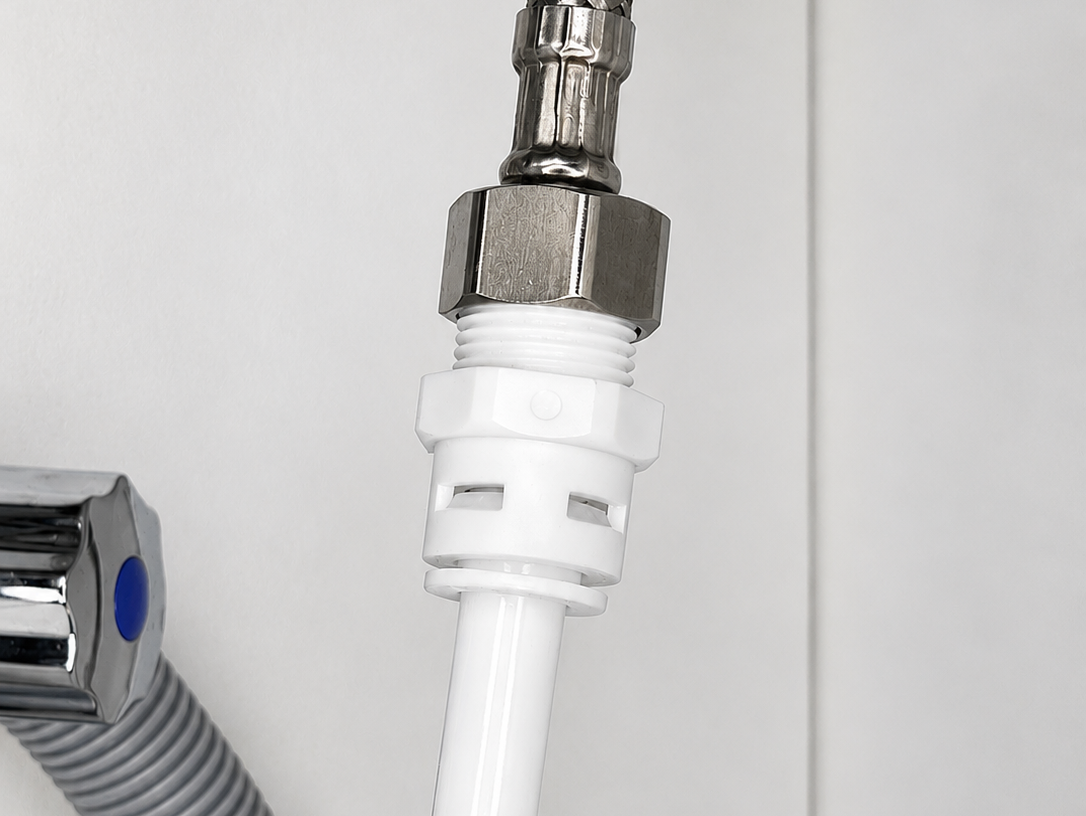

Kontrollieren Sie den sicheren Sitz des Schlauchs durch leichtes Ziehen. Der Schlauch sollte sich ohne Betätigung des Sicherungsrings nicht lösen lassen.

Schritt 17

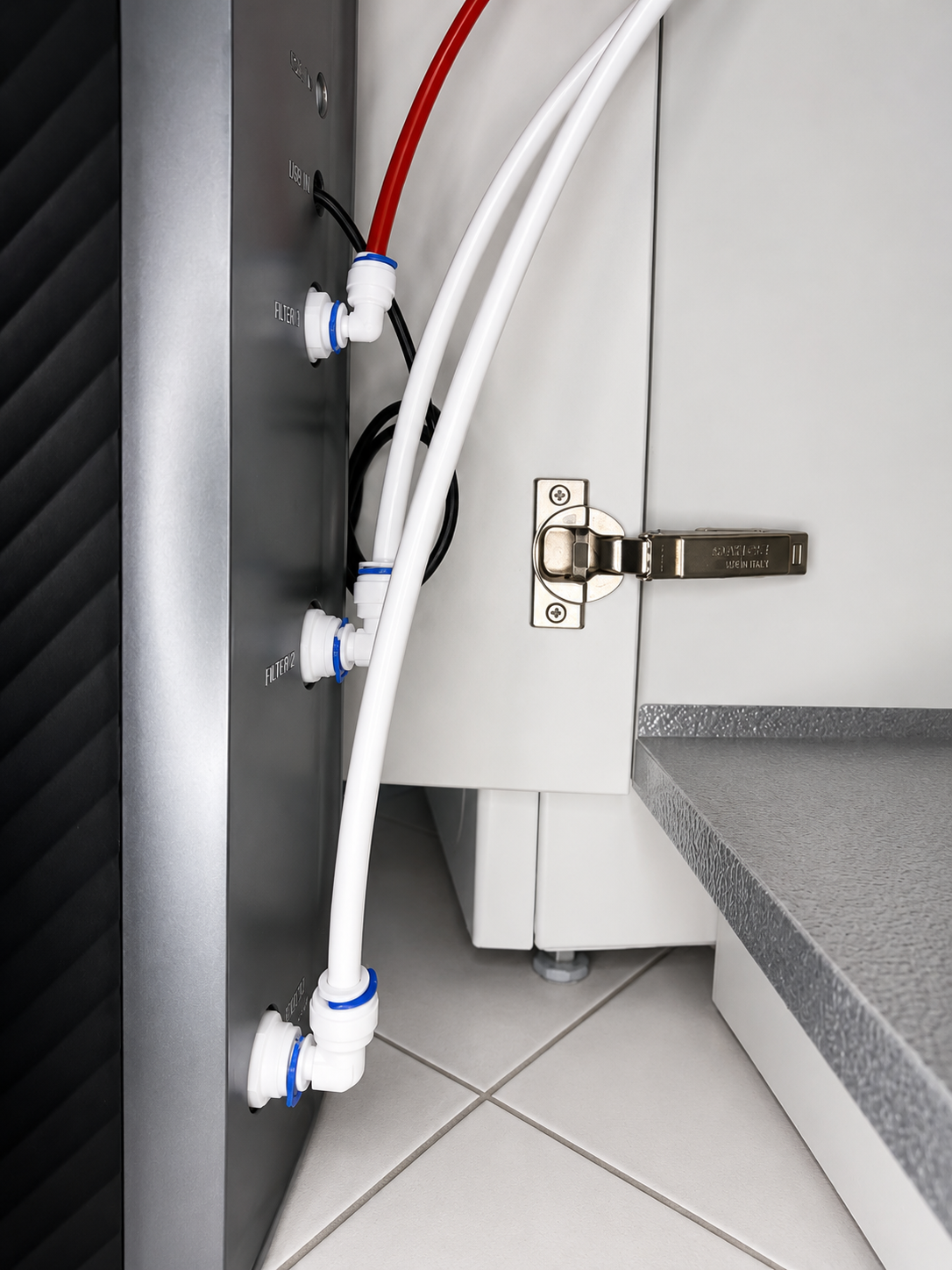

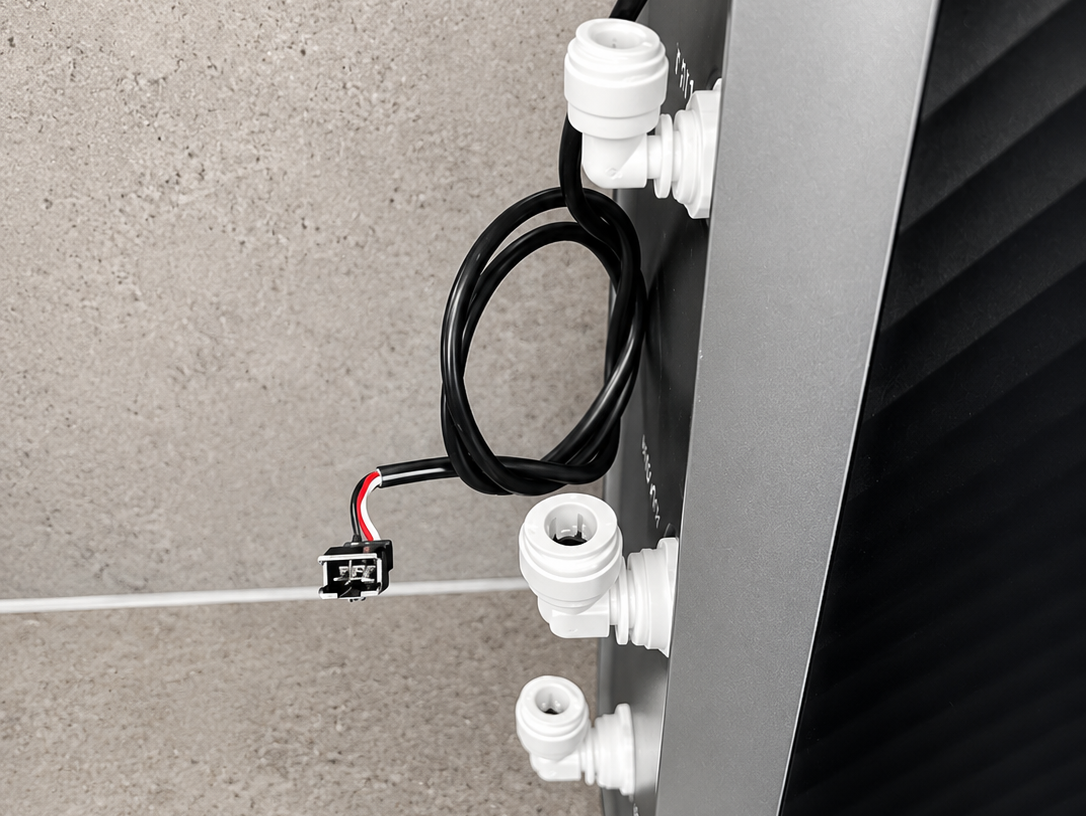

Stecken Sie bei Bedarf die beiliegenden 90°-Adapter auf die Anschlüsse an der Rückseite des Wasserfilters.

Insbesondere bei Küchenspülenschränken mit geringer Einbautiefe empfiehlt sich die Verwendung der Winkeladapter, da die Schläuche dadurch platzsparender geführt werden können und Knickstellen vermieden werden.
